توضیحات
ویژگی های مبدل حرارتی پوسته و لوله خزر منبع :
مبدل حرارتی پوسته لوله متداولترین و پرکاربردترین نوع مبدل های حرارتی که در صنعت مورد استفاده قرار می گیرد می باشد که برای کاربردهای مختلف و در اندازه های گوناگون طراحی و ساخته می شود .
مبدل های حرارتی موجود در صنایع و کارخانجات به خصوص صنعت پتروشیمی ، معمولا از نوع پوسته و لوله می باشند از مزایای این مبدل ها می توان به سطح تماس زیاد در حجم کم، طرح مکانیکی خوب و توزیع یکنواخت فشار و راحتی تمیز کردن آنها اشاره کرد. می توان گفت که ساختمان مبدل ها شامل تعدادی لوله و پوسته است که در داخل یک استوانه قرار می گیرند و دو سیال مورد نظر که یکی سرد و دیگری گرم است، بدون اینکه بطور مستقیم با یکدیگر برخورد کنند از طریق دیواره فلزی لوله ها با یکدیگر تبادل حرارت خواهند کرد.

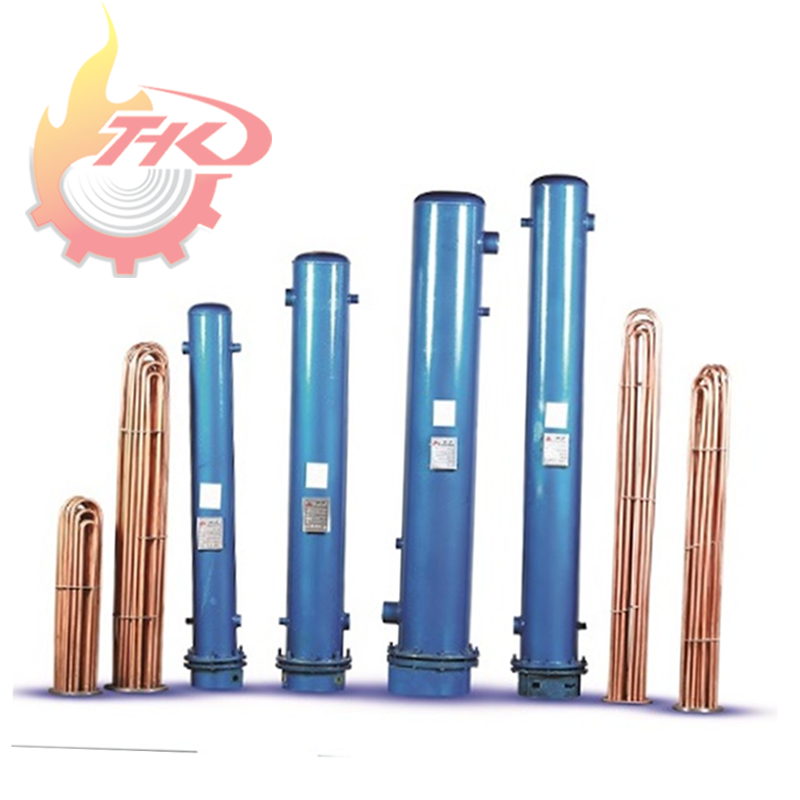

در این نوع مبدل ها (مشابه تصاویر) یک سر لوله به صورت فلنچ چدنی برای وصل لوله سرد و گرم آب مصرفی و طرف دیگر مبدل حالت کور دارد و لوله مسی یا کوئل این مبدل ها به صورت U شکل می باشد.
آب شوفاژ در قسمت پوسته وارد می شود که باعث گرم شدن لوله مسی داخل پوسته شده و به این صورت آنی و لحظه ای آب گرم تحویل ساختمان داده می شود.
نکته مهمی که در موقع نصب این مبدل ها باید به آن دقت شود این است که حتما باید آب سرد و گرم به قسمت کوئل این مبدل ها و آب شوفاژ به پوسته وصل گردد تا به صورت لحظه ای آب گرم تامین نماید در غیر این صورت نصب مبدل استاندارد نبوده و باعث مشکلات در ساختمان می شود.

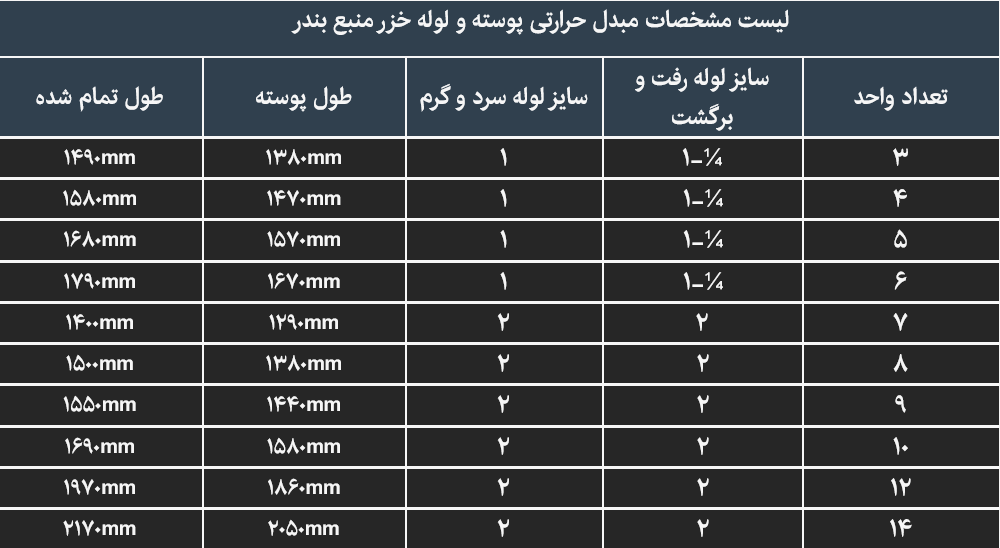

در جدول زیر مشخصات مبدل های حرارتی پوسته و لوله خزر منبع را مشاهده میکنید.
