توضیحات

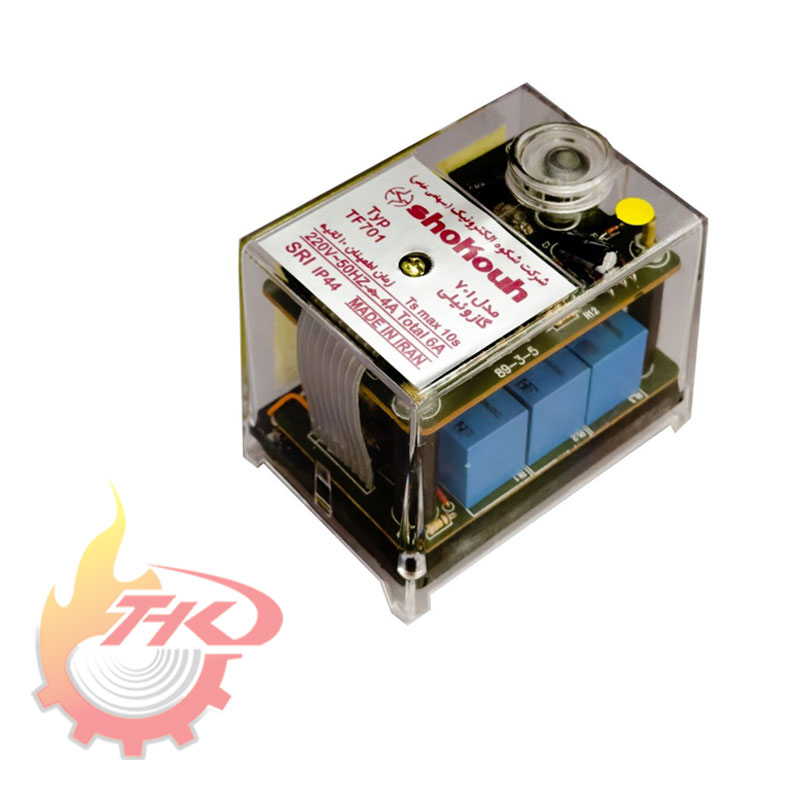

ویژگی های رله گازوئیلی شکوه TF701:
رله مشعل گازوئیلی، قطعه کلیدی در سیستم کنترل مشعلهای گازوئیلی است که وظیفه نظارت و کنترل دقیق فرآیند احتراق را بر عهده دارد. این رله، با هماهنگی و نظارت بر اجزای مختلف مشعل، از احتراق ایمن و کارآمد سوخت اطمینان حاصل میکند.
اجزای اصلی رله مشعل گازوئیلی:
- مدارهای الکترونیکی: قلب رله را تشکیل میدهند و وظیفه پردازش سیگنالها از سنسورها، کنترل زمانبندی مراحل احتراق و ارسال فرمانها به عملگرها را بر عهده دارند.
- رلههای الکترومکانیکی: این رلهها برای قطع و وصل کردن مدارهای الکتریکی مختلف مورد استفاده قرار میگیرند. به عنوان مثال، رلهای برای کنترل پمپ گازوئیل، رلهای برای کنترل شیر گازوئیل و رلهای برای کنترل سیستم جرقهزنی.
- سنسور شعله: معمولاً از نوع چشمی مادون قرمز (IR) یا یونیزاسیون است. این سنسور حضور و شدت شعله را کنترل میکند و در صورت خاموش شدن شعله یا کاهش شدت آن، به رله سیگنال هشدار ارسال میکند.
- ترانس جرقه: ولتاژ بالا را برای ایجاد جرقه لازم برای احتراق گازوئیل تولید میکند.
- پتانسیومترها (تنظیمات): این اجزا امکان تنظیم پارامترهای مختلف مانند زمان تاخیر جرقهزنی، زمان تاخیر قبل از باز شدن شیر گازوئیل و زمان نظارت بر شعله را فراهم میکنند.
- ترموستات: برای کنترل دمای آب یا هوا در سیستم گرمایشی و ارسال فرمان به رله مشعل جهت روشن یا خاموش شدن استفاده میشود.
- پمپ گازوئیل: برای پمپاژ گازوئیل به مشعل. (رله فرمان روشن/خاموش پمپ را ارسال میکند)
- شیر گازوئیل: برای کنترل جریان گازوئیل به مشعل. (رله فرمان باز/بسته شیر را ارسال میکند)
مراحل عملکرد رله گازوئیلی شکوه TF701:
- فرمان روشن شدن: هنگامی که ترموستات نیاز به گرمایش را تشخیص میدهد، فرمانی را به رله مشعل ارسال میکند.
- فعال شدن پمپ گازوئیل: رله، پمپ گازوئیل را فعال میکند تا گازوئیل به مشعل پمپ شود.
- باز شدن شیر گازوئیل: رله، شیر گازوئیل را باز میکند تا گازوئیل به نازل مشعل برسد.
- جرقهزنی: رله، ترانس جرقه را فعال میکند تا جرقهای برای احتراق گازوئیل ایجاد شود.
- نظارت بر شعله: رله، به طور مداوم شعله را با استفاده از سنسور شعله کنترل میکند. در صورت تشکیل شعله، رله پمپ و شیر گازوئیل را فعال نگه میدارد.
- خاموش شدن: اگر شعله خاموش شود یا سنسور شعله مشکلی را تشخیص دهد، رله به سرعت پمپ و شیر گازوئیل را خاموش میکند و سیستم را به حالت ایمن میبرد. همچنین ممکن است سیستم هشدار را فعال کند.
همچنین میتوان به این ویژگی ها در رله گازوئیلی شکوه TF701 اشاره کرد:
- مناسب برای مشعل های با ظرفیت 50 الی 500 هزار کیلو کالری
- مجهز به LED وضعیت خطا
- مجهز به خروجی آلارم
- دو خروجی شیر برقی مجزا
ضمانت اصالت کالا
